TH55
Modular TC thermometer, US style

TH55

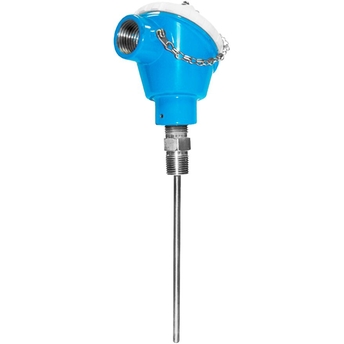

Modular TC thermometer, US style ©Endress+Hauser

Comprehensive and common temperature measurement technology for almost all branches of industry

The high modular thermometer is used for several applications with harsh environments, e.g. in power plants, refineries or in the chemical or petrochemical industry. The robust device is designed for use within an existing thermowell. With different head transmitter it's a complete unit ready for use with enhanced measurement accuracy and reliability.

  • Avantages

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications.

    • Remove and install straight out of the box!

    • Improved galvanic isolation on most devices (2 kV).

    • ...

  • Domaine d'application

    The TH55 temperature sensors are thermocouple assemblies, designed for use in all types of process industries, including heavy industries, due to their rugged design. They are made up of a magnesium oxide insulated thermocouple as a measurement probe...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermocouple

  • Caractéristique / Application

    Style US

    Capteur de température modulaire

    Gamme d'application universelle

    Raccord process fileté

    Avec extension

    A utiliser avec un protecteur

  • Tête de raccordement

    TA20J - inox - embouti avec ou sans affichage

    TMT162 - aluminium - boîtier de terrain avec ou sans affichage

    TMT142 - aluminium - boîtier de terrain avec ou sans affichage

    TU401 - Alu - couvercle à vis avec chaîne

    Alu - couvercle rabattable

    TMT162 - fonte d'inox - boîtier de terrain avec ou sans affichage

  • Protecteur / tube de protection

    A utiliser avec un protecteur

  • Insert / Sonde

    à isolation minérale (MI), flexible

  • Diamètre extérieur tube de protection

    1/4'' (6,35 mm)

  • Longueur dʹimmersion sur demande

    jusqu'à 4,877 mm (192,00'')

  • Matériau tube de protection/protecteur

    1.4401 (316)

    Alloy 600 (2.4816)

  • Raccord process

    Filetage mâle :

    NPT1/2"

  • Forme de lʹextrémité

    Droite

  • Rugosité de surface Ra

    1,6 μm (63,0 μin.)

  • Gamme de temperature de service

    Type T :

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Type J :

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Type E :

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Type K :

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Type N :

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Pression process max. (statique)

    à 20 °C : 100 bar (1.450 psi)

  • Précision

    Classe 1 selon IEC 60584

    Classe 2 selon IEC 60584

  • Temps de réponse

    63% rt = 1,3 s

  • Intégration transmetteur en tête

    oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)

  • Agrément Ex

    CSA

    FM IS

    CSA IS

    FM/CSA IS

  • Certification

    SIL (uniquement transmetteur)
