Données clés
-
Précision
Classe 1 selon IEC 60584
Classe 2 selon IEC 60584 -
Temps de réponse
63% rt = 1,3 s
-
Pression process max. (statique)
à 20 °C : 100 bar (1.450 psi)
-
Gamme de temperature de service
Type T :
-270 °C ...370 °C
(-454 °F ...698 °F)
Type J :
-210 °C ...720 °C
(-346 °F ...1.328 °F)
Type E :
-270 °C ...820 °C
(-454 °F ...1.508 °F)
Type K :
-270 °C ...1.150 °C
(-454 °F ...2.102 °F)
Type N :
-270 °C ... 1.150 °C
(-454 °F ...2.102 °F) -
Longueur dʹimmersion sur demande
jusqu'à 762 mm (30")
autres sur demande
Domaine d'application
The high modular thermometer is used for several applications with harsh environments, e.g. in power plants, refineries or in the chemical or petrochemical industry. The robust device is designed for use within an existing thermowell. With different head transmitter it's a complete unit ready for use with enhanced measurement accuracy and reliability.

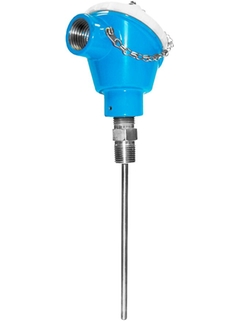

The TH55 temperature sensors are thermocouple assemblies, designed for use in all types of process industries, including heavy industries, due to their rugged design. They are made up of a magnesium oxide insulated thermocouple as a measurement probe and a thermowell made of barstock material.
The sensor assemblies can be used in process industries such as:
Chemicals
Petrochemicals
Power plants
Refineries
Offshore platforms
Avantages
One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications.
Remove and install straight out of the box!
Improved galvanic isolation on most devices (2 kV).
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor, thermowell and transmitter assembly for a complete point solution.
All iTEMP® transmitters provide long term stability ≤ 0.05% per year
Lean selection
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
| FLEX selections | Excellence technique | Simplicité |
|---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
Loading alternative products
Nos réalisations
12 documents
-
-
Information technique (TI)
TH53, TH54 and TH55
Thermocouple assemblies in thermowells with spring loaded insert and
enclosure for process industryEN FR 15/02/202313/01/202131/05/201810/09/201501/06/2008Langue:
Anglais
Version:
15/02/2023
Taille du fichier:
1.6 MB
Nom du fichier:
TI00112REN_1623-00.pdf
-
-
-
Instructions courtes (KA)
TH55 Compact Instructions
Thermocouple assembly
EN FR 04/02/201305/07/200708/07/200501/07/2005Langue:
Anglais
Version:
04/02/2013
Taille du fichier:
522.1 KB
Nom du fichier:
KA00198ren_1312.pdf
-
-
-
Certificats FM/CSA (ZD)
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Langue:
Anglais
Version:
02/11/2006
Taille du fichier:
72.5 KB
Nom du fichier:
160100112.pdf
-
-
-
Documentation spéciale (SD)
Device viewer
Technical documentation in other languages
Langue:
Anglais
Version:
14/07/2021
Taille du fichier:
478.5 KB
Nom du fichier:
SD02429R09EN_0121.pdf
-
-
-
Domaines d'activité (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Langue:
Allemand
Version:
17/05/2023
Taille du fichier:
17.9 MB
Nom du fichier:
FA00006Tde_2223_online.pdf
-
-
-
Domaines d'activité (FA)
Temperature measurement
Thermometers and transmitters for the process industry
Langue:
Anglais
Version:
17/05/2023
Taille du fichier:
18 MB
Nom du fichier:
FA00006Ten_2223_online.pdf
-
-
-
Domaines d'activité (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Langue:
French
Version:
20/12/2019
Taille du fichier:
11.3 MB
Nom du fichier:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Domaines d'activité (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Langue:
Espagnol
Version:
20/04/2018
Taille du fichier:
5.5 MB
Nom du fichier:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Domaines d'activité (FA)
Misura della temperatura
Termometri e trasmettitori per l'industria di processo
Langue:
Italien
Version:
17/02/2020
Taille du fichier:
30.6 MB
Nom du fichier:
FA00006TIT_2020.pdf
-
-
-
Domaines d'activité (FA)
温度計
プロセス産業向けの温度計
および伝送器Langue:
Japonais
Version:
17/02/2020
Taille du fichier:
38.9 MB
Nom du fichier:
FA00006TJA_2020.pdf
-
Rechercher les pièces de rechange par numéro dans le schéma
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Joint 67,5x2,9x1,5 VMQ/PTFE, 5 pièces
-
Autres pièces
Référence à commander52028179 -
-
Afficheur LCD pour TA20J
-
Autres pièces
Référence à commander60017971 -
-
Set de filtres de boîtier F15/T17, 3 pcs
-
Autres pièces
Référence à commander71043745 -
-
Pièces de rechange TMT142
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT142X-HI -
-
Pièces de rechange TMT142
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT142X-HL -
-
Pièces de rechange TMT162
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT162X-HE -
-
Pièces de rechange TMT162
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT162X-HF -
-
Pièces de rechange TMT162
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT162X-HI -
-
Pièces de rechange TMT162
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT162X-HL -
-
Install. boîtier de panneau d'aff.(3pcs)
-
Autres pièces
Référence à commander71310423 -
-
Pièces de rechange TMT142
-
Autres pièces
Référence à commanderTMT142X-DA -
-
Pièces de rechange TMT142
-
Autres pièces
Référence à commanderTMT142X-DB -
-
Pièces de rechange TMT142
-
Autres pièces
Référence à commanderTMT142X-DC -
-
Pièces de rechange TMT162
-
Autres pièces
Référence à commanderTMT162X-DA -
-
Pièces de rechange TMT162
-
Autres pièces
Référence à commanderTMT162X-DB -
-
Pièces de rechange TMT162
-
Autres pièces
Référence à commanderTMT162X-DC -
-
-
Autres pièces
Référence à commander71386275 -
-
-
Autres pièces
Référence à commanderTMT162- -
-
Kit de fixation cplt TMT8x/7x USA (amér)
-
Autres pièces
Référence à commander71044062 -
-
TC Insert TU121, General Purp, US Style
-
Capteurs
Numéro sur le schémaRéférence à commanderATU121- -
-
Enclosure TU401, US Style
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTU401- -
-
Terminal Head TA30H
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTA30H- -
-
Terminal Head TA30R
-
Capteurs
Numéro sur le schémaRéférence à commanderATA30R- -
-
Electronic TMT142E
-
Autres pièces
Référence à commanderTMT142E- -
-
Housing TMT142G
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT142G- -
-
Electronic TMT162
-
Autres pièces
Référence à commanderTMT162E- -
-
Housing TMT162
-
Boîtier/Accessoires boîtier
Numéro sur le schémaRéférence à commanderFTMT162G- -
-
Readwin 2000 Operation + Read. software
-
Autres pièces
Référence à commanderREADWIN- -
-
iTEMP TMT181, Head Transmitter PCP
-
Autres pièces
Référence à commanderTMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
Autres pièces
Référence à commanderTMT182- -
-
iTEMP TMT71, Transmitter 4-20mA
-
Autres pièces
Référence à commanderTMT71- -
-
iTEMP TMT72, Transmitter HART
-
Autres pièces
Référence à commanderTMT72- -
-
iTEMP TMT82, Transmitter HART
-
Autres pièces
Référence à commanderTMT82- -
-
iTEMP TMT84, Transmitter PA
-
Autres pièces
Référence à commanderTMT84- -
-
iTEMP TMT85, Transmitter FF
-
Autres pièces
Référence à commanderTMT85- -
-
Display Unit Head Transmitter
-
Autres pièces
Référence à commanderTID10- -
-
Commubox FXA195
-
Autres pièces
Référence à commanderFXA195- -
-
Presse-étoupe NPT1/2, D4.5-8.5 IP68
Référence à commander51006845 -
Etrier de montage 316L, tube 1,5"-3"
Référence à commander51007995 -
Accessoires TMT162
Référence à commanderTMT162A-MA -
Accessoires TMT162
Référence à commanderTMT162A-MB -
Accessoires TMT162
Référence à commanderTMT162A-MD -
Spare Parts Kit Cover TA30R
Référence à commanderXPT0004- -
Configuration Kit TXU10
Référence à commanderTXU10-
