TC65
Thermocouple antidéflagrant

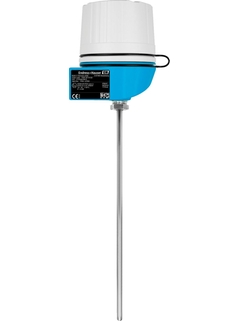

Thermocouple TC65 ©Endress+Hauser

Surveillance sûre des températures de process dans des applications exigeantes, par ex. pétrole & gaz

Le capteur de température robuste est conçu pour des applications exigeantes, par ex. chimie, pétrole & gaz, énergie. Avec un transmetteur en tête de sonde en option, avec protocoles de communication usuels, il peut être utilisé avec précision et fiabilité améliorées par rapport aux capteurs raccordés directement. La sonde peut être utilisée en contact direct sans doigt de gant ou, si l'application l'exige, montée sur ressort à l'intérieur d'un doigt de gant séparé. Configuration flexible possible.

Sélection rapide

Choisissez parmi nos options suggérées
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Types de protection pour une utilisation en zones explosibles : sécurité intrinsèque (Ex ia), antidéflagrant (Ex d), antiétincelle (Ex nA)

    • Grande compatibilité de l'insert et construction selon DIN 43772

    • Grande flexibilité grâce à sa construction...

  • Domaine d'application

    • Chimie fine

    • Pétrochimie

    • Centrales électriques

    • Environnement

    • Gamme de mesure : –40 à 1 100 °C (–40 à 2 012 °F)

    • Gamme de pression statique jusqu'à 75 bar, en fonction du raccord process utilisé

    • Indice de protection : IP68

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermocouple

  • Caractéristiques / Applications

    Style métrique

    Capteur de température modulaire

    Pour applications à fortes contraintes

    Adapté aux zones explosibles

    Raccord process fileté

    Sans extension

  • Protecteur / tube de protection

    Sans (pas destiné à être utilisé avec un protecteur)

  • Insert / Sonde

    à isolation minérale (MI), flexible

  • Diamètre extérieur tube de protection / insert

    3,0 mm (0,12'')

    6,0 mm (0,24'')

  • Longueur dʹimmersion sur demande

    jusqu'à 30.000,00 mm (1.181,10'')

  • Matériau tube de protection/protecteur

    1.4404 (316L)

    Alloy 600 (2.4816)

  • Raccord process

    Filetage mâle :

    NPT1/2"

    NPT3/4"

    Raccord ajustable :

    NPT1/2"

    NPT3/4"

  • Forme de lʹextrémité

    Droite

    Rétreinte

  • Gamme de temperature de service

    Type K :

    -40 °C ...1.100 °C

    (-40 °F ...2.012 °F)

    Type J :

    -200 °C ...750 °C

    (-328 °F ...1.382 °F)

  • Pression process max. (statique)

    à 20 °C : 80 bar (1,160 psi)

  • Précision

    Classe 1 selon IEC 60584

  • Temps de réponse

    Selon la configuration

    t50 = 3 s

    t90 = 7 s

  • Intégration transmetteur en tête

    oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)

  • Agrément Ex

    ATEX II

    IECEx

    NEPSI

    EAC Ex

    Antidéflagrant

  • Certification

    Métrologie Gost

    SIL (transmetteur uniquement)

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • F
  • B
    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  • D
    • Nr D Order code TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • B
    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
