Radar de niveau
Micropilot FMR67

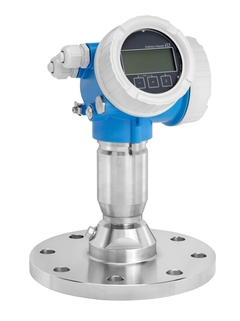

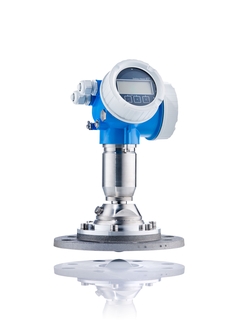

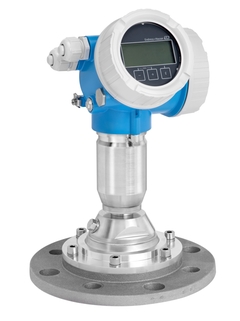

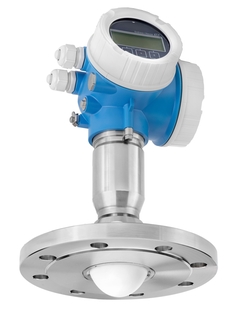

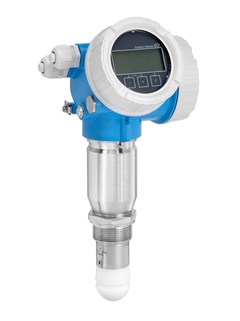

Radar de niveau Micropilot FMR67 ©Endress+Hauser
Radar de niveau Micropilot FMR67 ©Endress+Hauser
Radar de niveau Micropilot FMR67 ©Endress+Hauser
Radar de niveau Micropilot FMR67 ©Endress+Hauser

Algorithmes intelligents permettant une mesure de niveau fiable grâce au Multi-Echo Tracking

Concept unique de gestion des données HistoROM pour une mesure de niveau fiable

Radar de niveau Micropilot FMR67 ©Endress+Hauser
Radar de niveau Micropilot FMR67 ©Endress+Hauser

Le capteur de niveau standard pour des exigences extrêmes en mesure de niveau dans les solides en vrac avec la technologie 80 GHz

Le radar de niveau Micropilot FMR67 est le premier radar 80 GHz développé selon la directive internationale de sécurité fonctionnelle IEC 61508. Il offre une fiabilité maximale grâce à son antenne drip-off, une focalisation améliorée et de très petits angles d'émission, ce qui est idéal pour la mesure dans des silos étroits. Le FMR67 est utilisé pour la mesure de niveau continue sans contact dans les solides pulvérulents ou granuleux. Le FMR67 est également doté de la fonctionnalité intelligente Heartbeat Technology.

  • Produits simples

  • Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

  • Produits standard

  • Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

  • Produits haut de gamme

  • Hautement fonctionnel et pratique

Excellence technique

Simplicité

  • Produits spécialisés

  • Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

FLEX selections Excellence technique Simplicité
  • F
  • L
  • E
  • X

Fundamental selection

Parfait pour les applications de base

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Lean selection

Performances optimales pour piloter les applications standards

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Extended selection

Fonctionnalités avancées pour maximiser vos process

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Xpert selection

Performances exceptionnelles pour applications exigeantes

Excellence technique
Simplicité

Variable

  • Données clés

    • Précision

      +/- 3 mm (0.12 in)

    • Température de process

      -40…+200 °C
      (-40…+392 °F)

    • Distance de mesure max.

      125 m (410 ft)

    • Pièces en contact avec le produit

      PTFE, 316L
      Dispositif d'orientation : Alu

please wait Loading alternative products

Sélection rapide

Choisissez parmi nos options suggérées
Prix ventes
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Hardware et software développés selon IEC 61508 jusqu'à SIL3 en redondace homogène

    • Technologie Heartbeat pour un fonctionnement sûr et économique de l'installation tout au long du cycle de vie

    • Concept de gestion des données HistoROM pour une mise en...

  • Domaine d'application

    Le Micropilot FMR67 est adapté aux applications en émission libre jusqu'à 125 m et offre une concentration du faisceau élevée pour les réservoirs avec de nombreux éléments internes.

    • Raccords process : raccords filetés ou brides

    • Température : -40 à +200 °C...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Radar / Solides

  • Caractéristiques / Applications

    Mesure fiable sans contact pour des silos hauts, des trémies ou des terrils, notamment avec de nombreux éléments internes le long de la plage de mesure et des produits ayant tendance à colmater.

  • Spécificités

    Heartbeat Technology,

    SIL 2/3 selon IEC 61508,
    Mise en service via
    Bluetooth®,

    Configuration et maintenance via l'app SmartBlue,

    Très petit angle d'émission,

    Sécurité et fiabilité avec le Multi- Echo Tracking,

    HistoROM,

    RFID TAG pour une identification simple,

    Raccord d'air de purge,

    Dispositif d'orientation

  • Alimentation / Communication

    2 fils (HART)

    Technologie sans fil Bluetooth® et app (en option)

  • Fréquence

    Bande W (~80 GHz)

  • Précision

    +/- 3 mm (0.12 in)

  • Température ambiante

    -40…+80 °C

    (-40…+176 °F)

  • Température de process

    -40…+200 °C

    (-40…+392 °F)

  • Pièces en contact avec le produit

    PTFE, 316L

    Dispositif d'orientation : Alu

  • Raccord process

    Raccord fileté :

    G1-1/2", MNPT1-1/2" ;


    Brides :

    DN80...DN100

    ASME 3"...4"

    UNI DN80...DN250 (3"...10")

  • Distance de mesure max.

    125 m (410 ft)

  • Communication

    4…20 mA HART

    Commutateur supplémentaire,

    Technologie sans fil Bluetooth®

  • Certificats / Agréments

    ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Agréments de sécurité

    SIL2, SIL3

  • Options

    Configuration à distance via l'app SmartBlue et Bluetooth®

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115174

      Filtre de boitier inox 304, GT18, 1 set

      comprenant: 2 filtres en inox 316L, 1 filtre de compensation de pression. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR62/FMR67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 19 Order code 71115175

      Filtre de boîtier laiton/Ni GT19/20,1pce

      comprenant: 2x bouchon filtre laiton nickel, filtre de compensation de pression. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Griffes de sécurité pour boîtier

      Utilisation: boîtier GT18/GT19/GT20 FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110281

      Couvercle GT18 316L, joint

      Matériau: 316L. Joint torique EPDM, revêtu PTFE. Usage: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110282

      Couvercle GT18 316L, hublot, joint

      Matériau: 316L. Joint torique EPDM, revêtu PTFE. Utilisation: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67, FHX50. Utilisation: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110284

      Couvercle GT18 316L, bornier Ex d, joint

      Matériau: 316L. Joint torique EPDM, revêtu PTFE. Utilisation: comp. raccordement Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110291

      Couvercle GT18 316L, bornier Ex, joint

      Matériau: 316L. Joint torique EPDM, revêtu PTFE. Utilisation: compartiment raccordement, pas pour Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Couvercle GT18 316L, Terminal,OVP, joint

      Matériel: 316. Joint torique en EPDM, recouvert de PTFE. Utilisation: Compartiment de raccordement, pour la protection contre les surtensions, pas pour Ex d / XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Utilisation: Promass 200, Prosonic Flow 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110292

      Couvercle GT19 PBT, hublot, joint, EPDM

      Matériau: plastique PBT-FR. : PC. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50.

    • Nr 20 Order code 71110293

      Couvercle GT19 PBT, EPDM

      Matériau: synthétique PBT, métallisé. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

  • 25
    • Nr 25 Order code 71110295

      Couvercle GT19 PBT, bornier Ex, EPDM

      Matériau: synthétique PBT, métallisé. Utilisation: compartiment raccordement, pas pour Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

    • Nr 25 Order code 71185518

      Couverture GT19 PBT, term., OVP, EPDM

      Matériaux: Plastiques PBT métallisé Joint torique en EPDM, recouvert de PTFE Utilisation: Compartiment de raccordement, Protection contre les surtensions, pas pour Ex d/XP. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 20
    • Nr 20 Order code 71110297

      Couvercle GT20 alu, hublot, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Couvercle GT20 alu, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110301

      Couvercle GT20 alu, bornier Ex, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: compartiment raccordement, pas pour Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Couvercle GT20 alu, bornier Ex d, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: comp. raccordement Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Couvercle GT20 Alu, Terminal, OVP,joint

      Matériau: Aluminium. Joint torique en EPDM, recouvert de PTFE. Utilisation: Compartiment de raccordement, pour la protection contre les surtensions, pas pour Ex d / XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 65
    • Nr 65 Order code 71110303

      Set de joints de boîtier GT18,GT19,GT20

      Comprenant: Joint torique 88,5x3,53 EPDM / PTFE, couvercle de compartiment électronique, boitier de GT19. Joint torique 88,5x3,53 NBR, couvrir le compartiment électronique, boitier de GT18, GT20. Joint torique 91,67x3,53 EPDM / PTFE, couvercle de compartiment électrique, boitier de GT19 Joint torique 91,67x3,53 NBR, couvrercle de compartiment électrique, boitier de GT18, GT20. Joint torique 50,39x3,53 EPDM / PTFE, boitier / capteur. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 65 Order code 71502452

      Joint torique 91.67x3.53 FKM, 5 pièces

      Pour dispositif d'alignement. Utilisation : FMR67.

    • Order code 71450381

      Connect. M12, IP66/68 NEMA4X/6P, ProToF

      Pour le raccordement électrique. Utilisation : FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57,FMR50/FMR51/FMR52/FMR53/ FMR54/FMR57, FMR60/FMR62/FMR67.

    • Order code 71128617

      Protection surtensions (OVP10),1 voie

      4-20mA HART. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Utilisation : Promass 200, Prosonic Flow 200,Promag 200, Prowirl 200.

    • Order code 71128619

      Protection surtensions (OVP20),2 voies

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Imp./Freq./Contact TOR. Utilisation : FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Utilisation : Promass 200, Prosonic Flow 200,Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code 71207473

      Mod E/S. Niv.,4-filsDC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 10,4-48VDC. 1x sortie courant HART. Version 2. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 34 Order code 71207475

      Mod E/S. Niv.,4-filsAC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 90-253VAC. 1x sortie courant HART. Version 2. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 34 Order code 71350681

      Module E/S 2-fils, 4-20mA, HART, Ex, V3

      Non-Ex, Ex. 1x sortie courant HART. Version 3. Utilisation: FMR60/FMR62/FMR67.

    • Nr 34 Order code 71350683

      I/O module,2-wr., 4-20mA,HART,PFS, Ex V2

      Non-Ex, Ex. 1x sortie courant HART, 1x PFS. PFS = sortie du commutateur. Version 2. Utilisation : FMR60/FMR62/FMR67.

    • Nr 34 Order code 71350687

      I/O mod.niveau, 2-wr.2x4-20mA,HART,Ex,V3

      Non-Ex, Ex. Sortie courant, 4-20mA HART + 4-20mA analogique. Version 3. Utilisation : FMR60/FMR62/FMR67.

    • Nr 34 Order code 71364026

      I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V3

      Version 3. Pas pour Ex d / XP. LP = faible puissance. 1x sortie de courant HART. Utilisation: FMR60/FMR62/FMR67.

  • 37
    • Nr 37 Order code 71110280

      Set bornes 2 fils, module E/S

      Comprenant: 4x bornes 2-broches, vertes, Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200. Prowirl 200.

    • Nr 37 Order code 71110279

      Set bornes 4 fils, module E/S

      Comprenant: 2x borne 2-broches, verte, 2x borne 2-broches, rouge. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

  • 40
    • Nr 40 Order code 71248380

      Kit pièces de rech. retrofit kit FHX50

      Retrofit kit. se compose de: Carte Transmetteur, câble en nappe presse étoupe, douille M12, VA., adaptation en NPT1/2. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Prowirl 200, Promass 200, Promag 200, Prosonic Flow 200.

  • 40
  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Display module, SD02, push buttons

      For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover.

    • Nr 40 Order code XPD0025-

      Display module, SD03, Touch Control

      For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Consists of: Display SD03 illuminated, ribbon cable, connector cover.

    • Order code 71377355

      Bluetooth module (BT10)

      Module pour la communication de données sans fil. Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Order code 71336522

      Support de montage, FMR60/67

      Material: 304. Utilisation : alignement FMR60/FMR67.

    • Order code 71162242

      Couv. protec. météo. GT18-19-20, 316L

      Utilisation: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.

    • Order code 71450448

      Bride, UNI 4"/DN100/100, disp.alignement

      Matériau : Alu. Max 14.5lbs/PN1/1K, convient pour 4" 150lbs/DN100 PN16/10K 100. Utilisation : FMR67.

    • Order code 71450458

      Bride, UNI 6"/DN150/150 disp.alignement

      Matériau : Alu. Max 14.5lbs/PN1/1K, convient pour 6" 150lbs/DN150 PN16/10K 150. Utilisation : FMR67.

    • Order code 71450461

      Bride, UNI 8"/DN200/200, disp.alignement

      Matériau : Alu. Max 14.5lbs/PN1/1K, convient pour 8" 150lbs/DN200 PN16/10K 200. Utilisation : FMR67.

    • Order code 71450466

      Bride,UNI 10"/DN250/250, disp.alignement

      Matériau : Alu. Max 14.5lbs/PN1/1K, convient pour 10" 150lbs/DN250 PN16/10K 250. Utilisation : FMR67.

  • 57
    • Nr 57 Order code 52014047

      Joint G1-1/2 48x55 FA, 5 pces

      Joint de process DIN7603-A. Utilisation: raccordement process FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Manchon coulissant G1-1/2 316L (52003665),316L,3.1 (52011882), FTL51, FTL71,FTL81,AlloyC4 (52003666), FTL51, FTL71.
