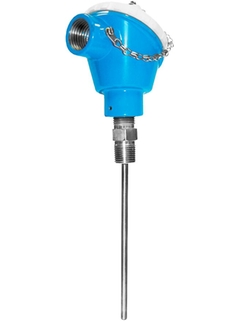

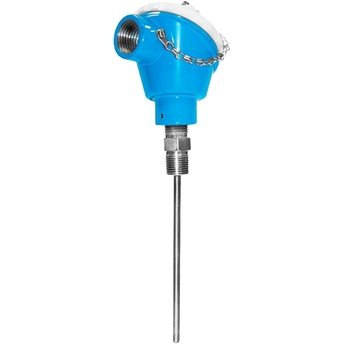

TH51
Modular TC thermometer, US style

TH51
Modular TC thermometer, US style ©Endress+Hauser

Best in class temperature measurement technology for general applications

The high modular thermometer is used for several applications in almost all industries. Examples are heat exchangers, furnaces, dryers, process reactors, etc. With different head transmitter it's a complete unit ready for use with enhanced measurement accuracy and reliability. It also enables very fast response times, due to direct contact measurement without thermowell. A variety of process connections and dimensions offer flexible application possibilities.

  • Avantages

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering. Remove and install straight out of the box!

    • Improved galvanic isolation on most devices (2 kV)

    • Simplified model structure: Competitively...

  • Domaine d'application

    Magnesium oxide insulated thermocouples, commonly referred to as MgO thermocouples, are used in many process and laboratory applications. They have many desirable characteristics making thermocouples a good choice for general and special purpose...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermocouple

  • Caractéristiques / Applications

    Style US

    Capteur de température modulaire

    Raccord process fileté

  • Tête de raccordement

    TA20J - inox - avec ou sans affichage

    TMT162 - aluminium - boîtier de terrain avec ou sans affichage

    TMT142 - aluminium - boîtier de terrain avec ou sans affichage

    TMT162 - inox - boîtier de terrain avec ou sans affichage

    Alu - couvercle à vis avec chaîne - bleu E+H

    Plastique PP - couvercle à vis avec chaîne

    TMT162/T17 - inox - boîtier de terrain hygiénique

    TA30H - aluminium avec ou sans affichage
    TMT162/T17 - 316L - boîtier de terrain hygiénique

  • Protecteur / tube de protection

    Sans (pas destiné à être utilisé avec un protecteur)

  • Insert / Sonde

    à isolation minérale (MI), flexible

  • Diamètre extérieur tube de protection / insert

    1/8'' (3,18 mm)

    3/16''(4,76 mm)

    1/4'' (6,35 mm)

    3/8'' (9,53 mm)

  • Longueur dʹimmersion sur demande

    jusqu'à 2.438 mm (96")

    autres sur demande

  • Matériau tube de protection/protecteur

    316

    Alloy 600

  • Revêtement en option

    Non applicable

  • Raccord process

    Filetage mâle :

    G1/2"

    NPT1/2"

    Raccord ajustable :

    NPT1/8"

    NPT1/4"

  • Forme de lʹextrémité

    Droite

  • Rugosité de surface Ra

    Non défini

  • Gamme de temperature de service

    Type T :

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Type J :

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Type E :

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Type K :

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Type N :

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Pression process max. (statique)

    à 20°C : 250 bar (3.626 psi)

    dépend de la configuration

  • Précision

    Standard selon ASTM E-230

    Spécial selon ASTM E-230

  • Temps de réponse

    63% rt = 0,3 s

  • Intégration transmetteur en tête

    oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)

  • Agrément Ex

    transmetteur uniquement

    FM IS

    CSA IS

    FM/CSA IS

  • Certification

    SIL (uniquement transmetteur)
