Mesure de niveau
capacitive
Liquicap FMI21

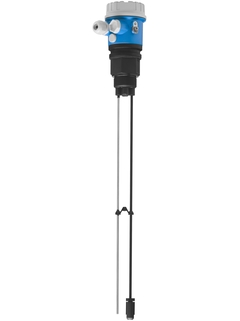

Sonde de niveau capacitive Liquicap FMI21 ©Endress+Hauser

Sonde de niveau capacitive pour la mesure de niveau continue dans les liquides conducteurs

Le Liquicap FMI21 est une sonde à tige simple et économique pour la mesure de niveau continue dans les liquides conducteurs. Des matériaux anticorrosion de qualité (fibres de carbone, inox) permettent de l'utiliser même dans des liquides agressifs (par ex. acides et bases). Combiné à la Fieldgate FXA320 (interrogation à distance de la valeur mesurée via Internet), le Liquicap est une solution idéale pour la gestion de stocks.

  • Avantages

    • Fonctionnement sûr et fiable quelle que soit la forme de la cuve

    • Etalonnage inutile (préconfiguration en usine)

    • Matériaux anticorrosion de haute qualité (fibres de carbone, inox) pour une utilisation dans des liquides agressifs

    • Pas de pièces mobiles dans...

  • Domaine d'application

    L'appareil est préconfiguré de 0 à 100% en usine à la longueur de sonde commandée. Il peut être utilisé à partir d'une conductivité de 30 μS/cm et la mesure est indépendante du coefficient diélectrique (CD) du liquide. Adapté aux mesures en citerne.

    • ...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Capacitif

  • Caractéristiques / Applications

    Sonde à double tige
    Préconfigurée en usine 0%...100%
    Matériaux anticorrosion de haute qualité (fibre de carbone, inox)

    Adapté pour les liquides agressifs (de nombreux acides et bases)

  • Spécificités

    Kit de raccourcissement de la sonde disponible

  • Alimentation / Communication

    10 ... 30 VDC

  • Précision

    < 1%

  • Température ambiante

    -40 °C ... 70 °C
    (-40 °F ... 158 °F)

  • Température de process

    -40 °C ... 100 °C
    (-40 °F ... 212 °F)

  • Pression process abs./Limite surpress. max.

    Vide ... 10 bar
    (Vide ... 145 psi)

  • Pièces en contact avec le produit

    Tiges de sonde :
    316L/1.4404 / PP
    Option : fibre de carbone revêtue PP

  • Raccord process

    G 1½
    NPT 1½

  • Longueur de sonde

    Longueur totale de la sonde 2,5 m

  • Distance de mesure max.

    2,5 m (8 ft)

  • Communication

    4 ... 20 mA

  • Certificats / Agréments

    ATEX, CSA, CSA C/US

  • Agréments de sécurité

    Sécurité antidébordement WHG

  • Options

    Affichage

  • Limites de lʹapplication

    Produits non conducteurs changeants
    < 3 0 μS/cm

    Liquides fortement visqueux
    > 2 000 cst

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52025605

      Couvercle F16 haut, transparent, joint

      Couvercle pour afficheur, joint EPDM Utilisation: boîtier Polyester FMI21, FMI51/FMI52, FMU30.

    • Nr 20 Order code 52025606

      Couvercle F16 gris, PBTP, joint

      avec joint EPDM Utilisation: boîtier Polyester F16. FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

  • 21
  • 30
  • 40
    • Nr 40 Order code 52025604

      Afficheur numérique, avec support

      Bargraphe 4 chiffres et affichage 0-100% avec support Veuillez commander le couvercle haut transparent séparément Utilisation: FMI21.

  • 55
  • 57
    • Nr 57 Order code 52014047

      Joint G1-1/2 48x55 FA, 5 pces

      Joint de process DIN7603-A. Utilisation: raccordement process FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Manchon coulissant G1-1/2 316L (52003665),316L,3.1 (52011882), FTL51, FTL71,FTL81,AlloyC4 (52003666), FTL51, FTL71.

  • Prédécesseur
