Radar de niveau
Micropilot FMR60

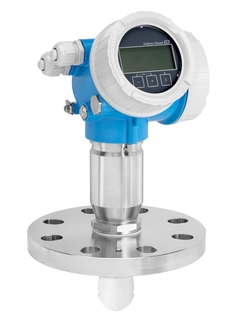

Radar de niveau Micropilot FMR60 ©Endress+Hauser

Algorithmes intelligents permettant une mesure de niveau fiable grâce au Multi-Echo Tracking

Concept unique de gestion des données HistoROM pour une mesure de niveau fiable

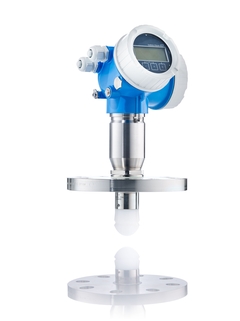

Radar de niveau MicropilotFMR60 ©Endress+Hauser

Le radar de niveau standard pour des exigences extrêmes en mesure de niveau dans les liquides avec la technologie 80 GHz

Le radar de niveau Micropilot FMR60 est le premier radar 80 GHz développé selon la directive internationale de sécurité fonctionnelle IEC 61508. Le radar à émission libre offre une fiabilité maximale grâce à son antenne drip-off, des algorithmes améliorés et un petit angle d'émission. Il est utilisé pour la mesure de niveau continue sans contact dans les liquides, les pâtes et les boues. La mesure est insensible aux produits changeants, variations de température, ciels gazeux et vapeurs. Il est également doté de la fonctionnalité intelligente Heartbeat Technology.

  • Avantages

    • Hardware et software développés selon IEC 61508 jusqu'à SIL3 en redondace homogène

    • Technologie Heartbeat pour un fonctionnement sûr et économique de l'installation tout au long du cycle de vie

    • Concept de gestion des données HistoROM pour une mise en...

  • Domaine d'application

    L'antenne drip-off 80 GHz est adaptée aux applications en émission libre jusqu'à 50 m et offre une concentration du faisceau élevée pour les réservoirs avec de nombreux éléments internes.

    • Raccords process : raccords filetés ou brides

    • Température : -40 à +...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Radar

  • Caractéristiques / Applications

    Pour la mesure de niveau basique sur les liquides, pâtes et boues ;

    Insensible aux produits changeants, variations de température, ciels gazeux et vapeurs ;

    Pour des applications avec de nombreux éléments internes en raison du très petit angle d'émission.

  • Spécificités

    Heartbeat Technology,

    SIL 2/3 selon IEC 61508,

    Mise en service via Bluetooth®,

    Configuration et maintenance via l'app SmartBlue,
    Sécurité et fiabilité avec le Multi-Echo Tracking

    HistoROM

    RFID TAG pour une identification simple

  • Alimentation / Communication

    2 fils (HART)

    Technologie sans fil Bluetooth® et app (en option)

  • Fréquence

    Bande W (~80 GHz)

  • Précision

    +/- 1 mm (0.04 in)

  • Température ambiante

    -40…+80 °C

    (-40…+176 °F)

  • Température de process

    -40…+130 °C

    (-40…+266 °F)

  • Pression process abs./Limite surpress. max.

    Vide …16 bar

    (Vide … 232 psi)

  • Pièces en contact avec le produit

    Antenne PTFE

    Raccords process PP ou 316L

  • Raccord process

    Raccord fileté :

    G1-1/2", MNPT1-1/2" ;


    Bride :

    UNI DN80…DN150 (3"…6")

  • Distance de mesure max.

    50 m (164 ft)

  • Communication

    4…20 mA HART

    Commutateur supplémentaire,

    Technologie sans fil Bluetooth®

  • Certificats / Agréments

    ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Agréments de sécurité

    SIL 2, SIL 3

  • Agréments de conception

    EN 10204-3.1

  • Options

    Afficheur,

    Configuration personnalisée,

    Configuration à distance via l'app SmartBlue et Bluetooth®,

    Traversée étanche aux gaz,

    Dégraissé silicone

  • Limites de lʹapplication

    Temp. process > 130 °C (266 °F) -> FMR62

    Produits très agressifs -> FMR62

    Forte agitation et mousse, tube de mesure et bypass -> FMR5x, FMP5x
